| Dynamiczne wkładki gramofonowe
charakteryzują się niskim poziomem napięcia wyjściowego.
Przetworniki tego typu należą do grupy przetworników prędkościowych.
Wytwarzane napięcie jest proporcjonalne do prędkości zmian strumienia
magnetycznego, czyli w pośredni sposób zależy od odtwarzanych częstotliwości.
Wynika z tego, że dla najniższych częstotliwości napięcie wyjściowe
jest najmniejsze, natomiast dla najwyższych - największe. Aby uzyskać
liniową charakterystykę odtwarzania, należy zastosować wzmacniacz
korekcyjny o odwrotnej charakterystyce, tzw. charakterystyce wg RIAA

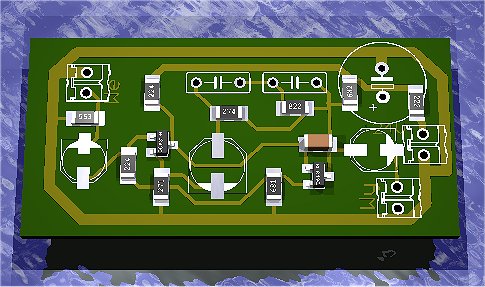

(Amerykańskie Stowarzyszenie Przemysłu Płytowego). Poniżej zamieszczono sprawdzony w praktyce układ wzmacniacza korekcyjnego. Schemat i projekt płytki zostały wykonane za pomocą programu Eagle. Wartości elementów (poza R5, R6, C5, C6, C7) nie są krytyczne. Należy tylko zadbać o to, aby w przypadku wykonywania dwóch takich wzmacniaczy (stereo), odpowiadające sobie elementy miały wartości jak najbardziej do siebie zbliżone. Zastosowane tranzystory mają współczynnik szumów na poziomie maksymalnie do 4 dB, Jeżeli ten parametr ma zbyt dużą wartość, należy zastosować inne tranzystory o lepszych parametrach. Wzmacniacz został zaprojektowany w technologii SMD (poza kondensatorami C3, C5, C6 oraz zaciskami We, Wy i +24V). Kondensatory C5 i C6 powinny być kondensatorami polisterynowymi (ewentualnie poliestrowymi lub polipropylenowymi). Wszystkie rezystory oraz kondensator C7 mają rozmiar 1206, co znacznie ułatwi późniejszy montaż. Kondensatory elektrolityczne C1, C2 i C4 są także w technologii SMD, ale jeśli nie będzie można ich uzyskać, to można zamienić je na kondensatory przewlekane. Oczywiście nic nie stoi na przeszkodzie, aby cały wzmacniacz wykonać w technologii przewlekanej, należy wówczas zastosować rezystory 0,1W lub 0,125W, tranzystory np. BC549C, no i odpowiednie kondensatory. |
||
|
|
||
 |
||
